数据中心 Data Center
使用Cisco Nexus 9000系列交换机的传统网络设计
数据中心基础设施是整个 IT 架构的核心。 此处托管着对业务最为关键的应用,并向业务部门提供各类服务。 设计数
据中心基础设施时,妥善规划至关重要,而且必须认真考虑性能、弹性和可扩展性。
设计数据中心时,要考虑的另一个重要方面是能灵活地快速部署和支持新服务。 设计出可在短时间内支持新应用的
灵活架构将会带来极大的竞争优势。
基本数据中心网络设计基于一种成熟的分层方法。过去几年里,这种方法已经在世界各地进行的一些最大规模的数
据中心实施中得到测试和改进。 对于以提高可扩展性、性能、灵活性、弹性和可维护性为目标的数据中心设计而言,分层方法是根本。

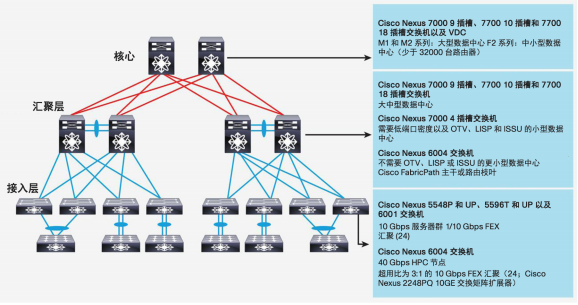

传统网络在本文档中,“传统网络” 是指在许多数据中心环境中普遍部署的典型的三层架构。 这种架构有明显的核心、汇聚层和接入层,这三层共同构成所有数据中心设计的基础

Cisco Nexus 9000 系列硬件和拓扑组合,精心规划必不可少。
新的 Cisco Nexus 9000 系列的主要功能支持 FEX、虚拟端口通道 (vPC) 和虚拟可扩展局域网 (VXLAN)。 部署数据
中心架构时可以使用支持现有设计变动的传统设计,例如:

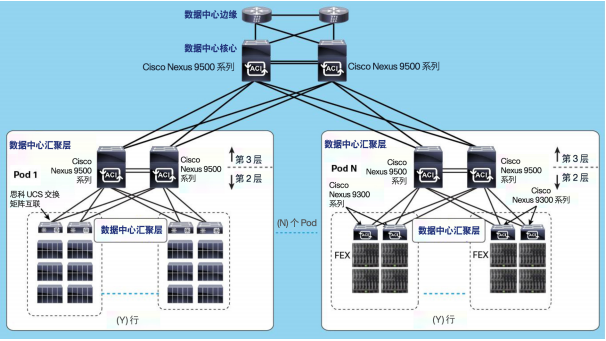

● 数据中心 Pod
● 大规模多层设计
● VXLAN 交换矩阵

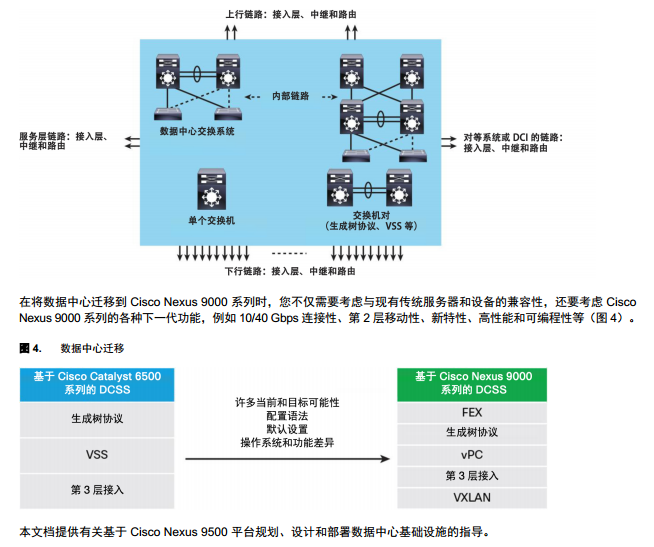

从设计角度来看, 这个问题需要注意的要点是,除硬件过渡外,其他一切在插入 Cisco Nexus 9000 系列后都将或多或少保持不变。

扩展、端口密度等。
在规划迁移时,必须对第 2 层多加注意(例如,采用快速每 VLAN 生成树 [RPVST+]、 vPC 和 Cisco FabricPath) 。
对于流量等因素以及任何其他应用接触点,必须考虑当前策略(例如,用于访问控制列表 [ACL] 和虚拟局域网访问
控制列表 [VACL] 的当前策略)。
Cisco Nexus 9000 系列提供专门针对数据中心的功能优化:
● 10 Gbps 高密度
● 40 Gbps 端口密度
● 可靠性
● 性能
● 可扩展性
● 可编程性
● 管理简便
由于拥有卓越性能和全面的功能集, Cisco Nexus 9000 系列交换机适用范围广泛,可部署用于许多场景,其中包括:
● “接入-汇聚-核心” 分层设计

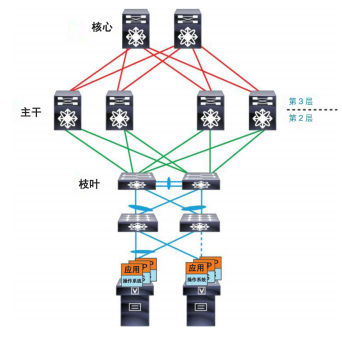

● “枝叶-主干” 架构
● 紧凑型汇聚层解决方案
Cisco Nexus 9000 系列交换机可提供全面的 Cisco® NX-OS 软件数据中心交换功能集。 表 2 列出了当前外形规格;
有关 Nexus 9000 产品组合的最新更新


路由交换 R&S
在过去的几年中,网络流量呈指数增长,并且预计这一趋势在未来一段时间内还会继续。截至 2016 年,联网设备的数量将从 2011 年的 100 亿增至190 亿。 2016 年,企业 IP 流量预计有望达到每月 13.1 艾字节1。 网络的扩展能力必须超越当前需求以处理未来的流量,同时提供强大的投资保护能力。鉴于此,思科推出适用于下一代园区的 Cisco® Catalyst® 6807-XL 模块化交换机。 Cisco Catalyst 6807-XL 模块化交换机的构建继承了 Cisco Catalyst 6500 系列交换机的丰富特性,并具备高度可扩展性和性能。 如果从 Cisco
Catalyst 6500-E 系列交换机迁移及升级到 Cisco Catalyst 6807-XL 模块化交换机,更可获得前所未有的投资保护。Cisco Catalyst 6807-XL 机箱(图 1)能够提供最高每秒 11.4 TB (Tbps) 的系统带宽容量,以及最高每秒 880 GB(Gbps) 的每插槽带宽。在为 VSS 配置的系统中,这意味着 22.8 Tbps 的系统容量。 Cisco Catalyst 6807-XL 模块化交换机还针对高密度 10、 40 和 100 GB 以太网进行了优化。
Cisco Catalyst 6807-XL 机箱支持 Cisco Catalyst 6500 系列管理引擎 2T 以及相关的线卡和服务模块,帮助提供卓越的投资保护。请参阅表 2,查看完整的支持模块列表。
Cisco Catalyst 6807-XL 机箱可通过 1+1 管理引擎冗余、冗余风扇和 N+1 电源冗余配置提供集成恢复能力,从而抑制网络中断,确保员工工作效率、客户满意度和盈利能力。

Cisco Catalyst 6807-XL 模块化交换机非常适合企业核心和汇聚环境,可提供行业领先的 1、 10 和 40 GB 以太网端口密度,以及高级别的网络恢复能力。该平台还可以支持 100 GB 以太网。
Cisco Catalyst 6807-XL 模块化交换机在 Cisco Catalyst 6500 DNA 基础上构建,并且运行与CiscoCatalyst 6500 系列交换机相同的 Cisco IOS® 软件操作系统。在首次发货 (FCS) 时,该交换机即支持 Cisco Catalyst 6500-E 系列交换机支持的所有功能。
Cisco Catalyst 6807-XL 机箱的大小为 10 个机架单元,不仅比 Cisco Catalyst 6506-E 机箱更小,而且提供额外的插槽。此外,它还支持 Cisco Catalyst 6500 系列管理引擎 2T 和相关的线卡系列。这意味着升级园区中枢可以变得简单、快速,而且具有全面的投资保护。
统一协作 Collaboration
Cisco Business Edition 6000
Cisco® Business Edition 6000(以前称为 Cisco Unified Communications Manager
Business Edition 6000)专为员工人数少于 1000 人的组织而设计。 该解决方案在单一
集成平台上提供高级语音、视频、移动性、消息传送、会议、即时消息传送与在线状
态,以及联系中心功能。 它还提供核心通信功能,供中型企业用于改善其价值链内的
协作。
Cisco Business Edition 6000 (BE 6000) 基于虚拟化技术,它将多个协作应用程序结合到一个高可用性的解决方案
中,其随企业需要不断改善的灵活架构可帮助中型企业降低总拥有成本 (TCO) 并提高投资回报 (ROI)。
解决方案组件:功能和优点
Cisco Business Edition 6000 提供功能齐全的企业级通信与协作服务,目前已成为中型企业通向成功之路的可靠选
择。 BE 6000 解决方案基于思科在世界上处于领先地位的统一通信架构,提供基础性和附加协作选项,让客户可以
灵活地按具体需要创建合适的解决方案。
您可以点击所附链接访问 Business Edition 6000 组件的具体详情。
产品基础
Cisco Business Edition 6000 的基础组件如下:
● Cisco Unified Communications Manager 软件是 Cisco Business Edition 6000 的媒体处理引擎,核心呼叫控
制部分,它将电话特性和功能扩展到基于 IP 的电话网络设备,例如 IP 电话、媒体处理设备、 IP 语音 (VoIP)
网关和多媒体应用程序。 增强的协作应用多媒体会议、协作型客户服务中心和交互式多媒体系统等服务均可
通过 Cisco Unified Communications Manager 的开放式电话应用编程接口 (API) 来实现。
http://www.cisco.com/en/US/products/sw/voicesw/ps556/products_data_sheets_list.html
● Cisco Jabber 消息集成平台的即时消息传送和在线状态功能利用思科网络和 Cisco Unified Communications
Manager 的智能,实现高安全性、高可靠性和优质的通信。 它可在内部部署和基于云的部署范围内提供一
致的体验,并使用行业标准确保思科与第三方解决方案之间的互操作性。
http://www.cisco.com/web/products/voice/jabber.html
© 2012 思科和/或其附属公司。 版权所有。本文档所含内容为思科公开发布的信息。 第 2 页, 共 4 页
● Cisco Unity® Connection 可透明地集成消息传送和语音识别功能,对呼叫和消息提供连续的全局接入。 通过
利用其高级融合型通信服务,您可以在免提模式下使用自然语言语音命令拨打电话或收听消息,并从桌面
(可与电邮收件箱集成或使用 Web 浏览器)查收语音消息。 它还提供强大的自动总机功能,包括拨入呼叫
的智能路由以及可轻松定制的呼叫画面和消息通知选项。
http://www.cisco.com/en/US/products/ps6509/products_data_sheets_list.html
● Cisco Prime™ Unified Provisioning Manager Business Edition 为初次部署和第 2 天增加和更改功能提供自
动化流程。 这显著提高部署速度,节省网络运行后发生更改所需的持续管理成本和专业知识。 管理员可以配
置各个级别的策略,执行基于角色的访问控制 (RBAC) 和启用管理任务的委托。 通过使用简化的工作流程和
自动化流程,可以简化用户的调配和激活操作,从而大幅缩减拨号音的时间,特别是消除错误。
http://www.cisco.com/en/US/products/ps7125/products_data_sheets_list.html
● 思科许可(包括 Cisco Enterprise Licensing Manager [ELM])令使用和报告变得简单。
Cisco ELM 对使用许可提供集中的概览视图,允许在受支持产品之间重新分配许可。 用户许可 - 基于用户档
案 - 与思科用户连接许可 (UCL) 和思科统一工作空间许可 (UWL) 购买型号相符。
http://www.cisco.com/go/uclicensing
● Cisco UCS® C220 M3 机架式服务器设计用于各种业务工作负荷(从网络服务到分布式数据库)的性能和密
度。 在 Cisco UCS C200 M2 机架式服务器取得成功的基础之上,企业级 Cisco UCS C220 M3 服务器在 1
机架单元 (1RU) 外形因素中进一步扩展 Cisco Unified Computing System™ 产品组合的功能。 另外,随着
Intel Xeon 处理器 E5-2600 产品系列的加入,即便在小巧包装中也实现较大的性能和效率提升。
http://www.cisco.com/en/US/products/ps12369/index.html
思科协作终端:http://www.cisco.com/web/CN/products/products_netsol/telepresence/index.html
